전기차는 우리의 교통 문화와 환경에 큰 변화를 가져오고 있습니다. 그 중심에는 전기모터가 있습니다. 전기차에 사용되는 모터는 크게 직류모터(DC)와 교류모터(AC)로 나뉩니다. 이 두 모터의 차이점을 알아보며, 왜 전기차에서는 교류모터가 주로 사용되는지 알아보겠습니다.
직류와 교류 모터의 차이점
직류모터(DC)
동작 원리 : 직류 전원을 사용하여 회전력을 생성합니다.
장점 : 제어가 간단하고, 초기 구동 토크가 높다.
단점 : 브러시 및 권선 사용으로 인해 정비 빈도가 높으며, 큰 규모의 모터에는 적합하지 않다.
교류모터(AC)
동작 원리 : 교류 전원을 사용하여 회전력을 생성합니다. 일반적인 가정에서 사용하는 전력과 동일한 원리를 사용합니다.
장점 : 브러시가 없어서 내구성이 높고, 높은 효율, 긴 수명, 다양한 환경에 적용 가능하며, 제어 특성이 우수하다.
단점 : 제어 회로가 복잡할 수 있다.
전기차의 선택
전기차는 다양한 주행 조건과 환경에서 안정적인 성능과 효율성을 요구합니다. 교류모터는 그러한 요구사항을 충족시키는 데 더 적합합니다. 특히, 교류모터는 브러시가 없어서 내구성이 높고, 높은 효율, 긴 수명을 자랑합니다. 따라서, 전기차의 다양한 환경과 요구 조건에 더 적합하며, 이로 인해 전기차에서 주로 선택되고 있습니다.
내연기관의 발전기와의 연관성
내연기관 자동차의 발전기는 실제로 교류를 생성하지만, 자동차의 전기 시스템은 직류를 사용합니다. 이 때문에 발전기의 출력은 다이오드를 통해 직류로 변환됩니다. 교류 발전의 장점은 높은 전압을 쉽게 생성할 수 있다는 것입니다.
이렇듯 전기차의 모터 선택은 효율성, 내구성, 그리고 다양한 주행 환경에 대한 반응성을 고려하여 이루어집니다. 이러한 요구 사항을 가장 잘 충족시키는 것이 교류모터이기 때문에, 현대 전기차에서는 교류모터가 주로 사용되고 있는 것입니다.
모터의 재생 브레이크 기능-‘MG’ 발전기 역할
전기차의 모터는 단순히 차량을 구동하는 데 중요한 역할을 하는 것뿐만 아니라, 특별한 추가 기능도 수행합니다. 이 기능은 ‘재생 브레이킹’ 혹은 ‘재생 에너지 회수’라고도 불립니다.
‘MG’란?
‘MG’는 ‘Motor-Generator’의 줄임말로, 모터와 제너레이터의 역할을 동시에 수행할 수 있는 장치를 의미합니다. 전기차에서의 주요 용도는 재생 브레이킹 시에 발생한 운동 에너지를 전기 에너지로 변환하는 것입니다. 이 변환된 전기 에너지는 배터리에 저장되어 다시 사용됩니다.
이러한 기능 덕분에 전기차의 모터는 구동 중에는 전력을 사용하여 회전력을 생성하는 ‘모터’로 작동하며, 브레이킹 시에는 반대로 회전하는 바퀴의 운동 에너지를 전기 에너지로 변환하는 ‘제너레이터’로 작동합니다.
재생 브레이킹의 이점
재생 브레이킹은 브레이크를 사용할 때 차량의 운동 에너지를 낭비하지 않고, 그 에너지를 재활용하여 배터리를 충전하는 방법입니다. 이로 인해 전기차의 전체적인 효율성이 향상되며, 배터리의 주행 가능 거리도 연장됩니다.
쉽게 말해, 재생 브레이킹은 전기차가 브레이크를 사용할 때 발생하는 에너지 손실을 최소화하고, 그 에너지를 다시 활용하여 배터리를 충전하는 스마트한 방법입니다. 이 기능 덕분에 전기차는 내연기관 자동차에 비해 더 높은 에너지 효율성을 자랑합니다.
전기차의 모터는 구동력 제공 외에도 재생 브레이킹이라는 중요한 기능을 수행하며, 이를 통해 전체적인 에너지 효율성을 크게 향상시킵니다. 이는 전기차가 지속 가능한 미래 교통 수단으로서의 위치를 더욱 강화시키는 요소 중 하나입니다.

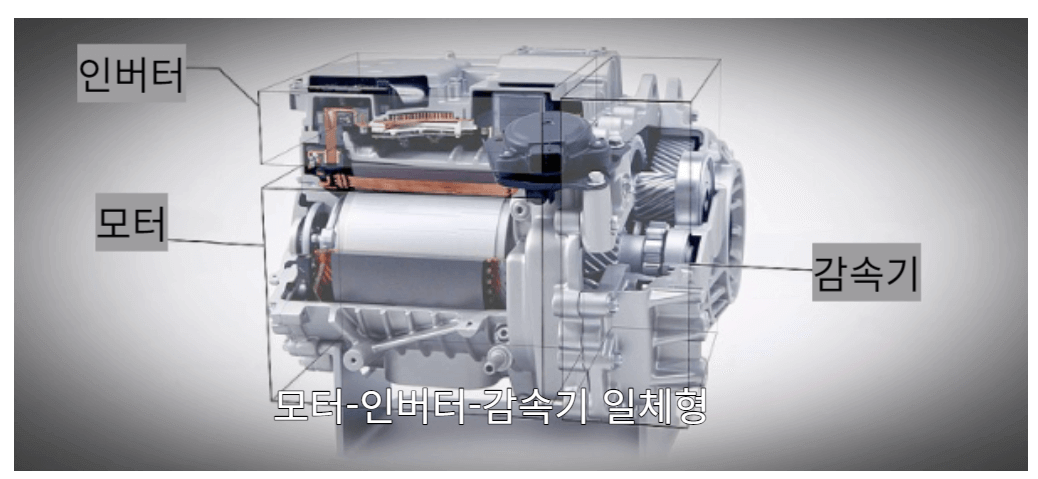

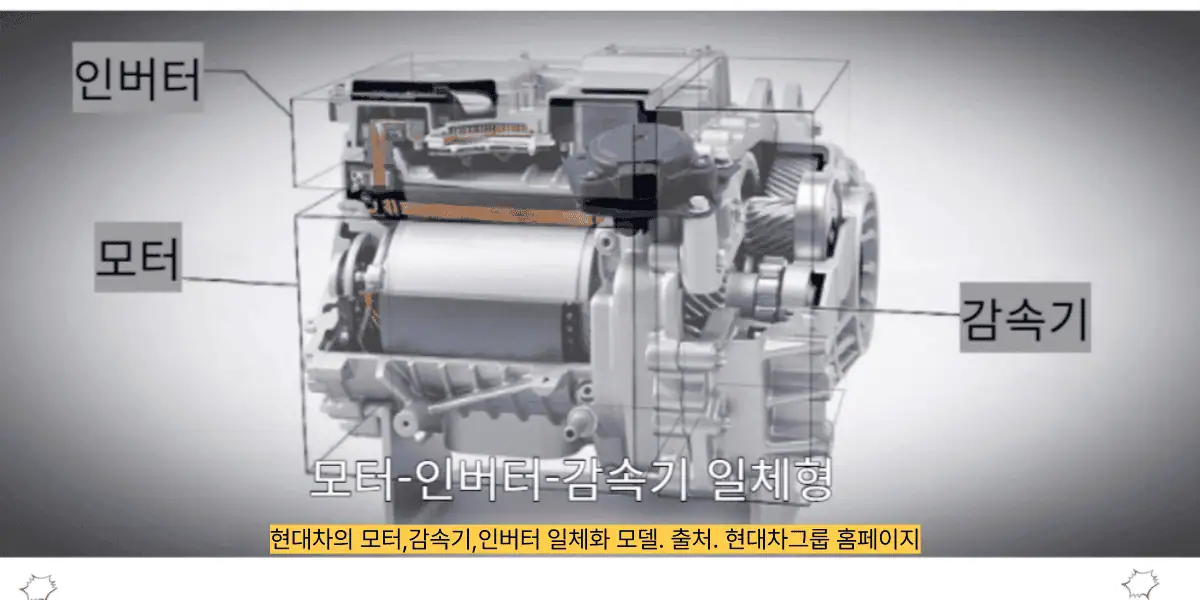

전기차의 감속기
내연기관 자동차에서 변속기의 역할과 그 중요성은 잘 알 것입니다. 변속기는 엔진의 회전수를 다양한 주행 조건에 맞게 변화시켜 주행 성능과 연료 효율을 최적화합니다. 이 변속기의 기능은 전기차에서는 ‘감속기’가 담당합니다.
감속기의 중요성
전기 모터는 높은 회전수에서 탁월한 효율과 출력을 보여줍니다. 그러나 차량의 바퀴가 모터와 같은 높은 회전수로 직접 회전한다면, 차량은 제어하기 어려울 것입니다. 이를 조절하기 위해 감속기가 필요합니다. 감속기는 모터의 높은 회전수를 바퀴의 적절한 회전수로 감소시켜 차량의 움직임을 제어합니다.
감속기의 종류
① 일반 전기차의 1단 감속기 : 대부분의 전기차는 1단 감속기를 사용합니다. 단순하고 효율적인 구조로, 모터의 회전수를 적절하게 감소시켜 바퀴에 전달합니다.
② 고성능 전기차의 2단 감속기 : 일부 고성능 전기차, 예를 들면 ‘포르쉐 타이칸’과 같은 모델에서는 2단 감속기를 사용합니다. 이는 높은 속도에서의 주행 성능과 가속성능을 더욱 최적화하기 위한 선택입니다. 2단 감속기는 다양한 주행 조건에서 차량의 성능을 최대로 발휘할 수 있게 도와줍니다.
전기차의 감속기는 차량의 성능, 안정성, 그리고 효율성을 위한 핵심 부품입니다. 내연기관 차량의 변속기와 같은 중요한 역할을 하면서, 전기차의 특성에 맞게 발전하고 있습니다. 이러한 기술의 발전은 전기차가 우리 생활에서 점점 더 중요한 위치를 차지하게 될 것임을 암시합니다.
전기차의 핵심 전력 관리 시스템, OBC 및 DC-DC 컨버터
전기차는 그 구동 원리상 다양한 전기 및 전자 시스템이 통합된 복잡한 플랫폼입니다. 중심적인 역할을 하는 OBC와 DC-DC 컨버터는 전기차의 안전하고 효율적인 작동을 위해 필수적인 시스템입니다.
OBC (On-Board Charger)
OBC는 주로 완속 충전 또는 휴대용 충전기를 사용할 때 차량 내부에서 교류 전류를 직류로 변환하는 역할을 합니다. 이렇게 변환된 전류는 배터리에 안전하게 충전됩니다.
최근의 발전된 기능 중 하나는 V2G (Vehicle-to-Grid) 기술입니다. 이 기술은 전기차가 전력망에 역방향으로 전기를 공급하여, 차량의 배터리를 일종의 이동식 에너지 저장장치로 활용할 수 있게 합니다. 또한, 몇몇 고급 전기차 모델에서는 외부에서 220 볼트 전력을 사용하여 일상의 가전제품을 구동할 수 있게 되었습니다.
급속 충전시에는, 전용 충전기에서 직접 직류 전류가 배터리에 공급됩니다. 이렇게 되면 OBC는 우회되며, 빠른 시간 내에 배터리를 충전할 수 있습니다. 전기차 충전 단자의 유형은 다양한데, AC 단상, AC 단상 7핀, DC 차데모, DC 콤보 7핀, 테슬라 독자 충전 단자 등이 있습니다. 각각의 단자는 충전 방식, 속도, 그리고 지원하는 차량 모델에 따라 다르게 사용됩니다.
DC-DC 컨버터
전기차의 주요 전력은 고전압으로 운용되지만, 차량 내의 다른 전장 시스템들 (예: 라디오, 에어컨, 헤드라이트 등)은 저전압에서 작동합니다. DC-DC 컨버터는 이런 시스템들에 필요한 전압을 제공하기 위해 주 배터리의 고전압을 저전압으로 변환해줍니다.
이러한 기기들은 전기차의 효율성과 안전성을 확보하기 위해 꼭 필요한 부품들입니다. 특히나 전기차가 점점 보편화되면서, 이러한 기술들은 지속적으로 발전하고 있어, 미래의 전기차는 더욱 고도화된 전력 관리 시스템을 탑재하게 될 것입니다.
마무리
전기차는 그저 자동차의 다른 한 형태가 아닙니다. 우리가 지구의 환경을 생각하고, 교통수단의 미래에 대해 기대하는 기술 발전의 흐름으로써 자연스럽게 재등장한 기술입니다. 이러한 전기차의 핵심 구성요소와 원리를 파악함으로써, 우리는 이 혁신적인 기술이 어떻게 우리의 일상과 미래를 바꾸고 있는지를 이해할 수 있습니다.
전기차의 모터, OBC, DC-DC 컨버터 등 다양한 전력 관리 시스템은 차량의 높은 효율성과 안전성을 보장합니다. 그리고 이러한 기술적 특성은 전기차의 주행 범위 확장, 충전 시간 단축, 그리고 에너지 효율의 향상과 같은 주요 혜택을 우리에게 제공합니다. 또한, 최신의 V2G 기술은 전기차를 단순한 교통수단에서 이동식 에너지 저장장치로 전환시켜, 우리의 일상에서 더 큰 역할을 하게 만듭니다.
하지만, 이 모든 기술적 발전이 우리에게 의미하는 바는 단순한 ‘기술’ 그 이상입니다. 전기차는 환경 보호의 중요성, 에너지 효율의 필요성, 그리고 지속 가능한 미래를 위한 새로운 모델을 제안합니다. 내연기관 차량이 우리에게 제공한 한 세기 이상의 이동성에 대한 혜택을 감사하며, 이제는 더 나은 미래를 향한 새로운 이동 방식을 택해야 합니다.
마지막으로, 이 글을 읽는 모든 분께 전하고 싶은 말씀은, 전기차는 현시점까지는 단순히 기술의 발전만이 아닌, 우리의 미래에 대한 선택이 될 수 있다는 부분입니다. 더한 미래에도 살아남을 새로운 대안이 나오지 않는한 전기차와 공존하며 살아가야 할 것이기에, 전기차의 발전을 지켜보며 함께 하시기를 바라며 글을 마칩니다.
